Что лучше - открытая или закрытая градирня?

9 февраля 2022 г.

Для эффективной работы систем охлаждения промышленного или торгового холодильного и кондиционирующего оборудования используют специальные установки, обеспечивающие отвод тепловой энергии из охлаждающей жидкости. Для этого используют открытые и закрытые градирни, о конструктивных отличиях и условиях применения которых пойдет речь в предлагаемом материале.

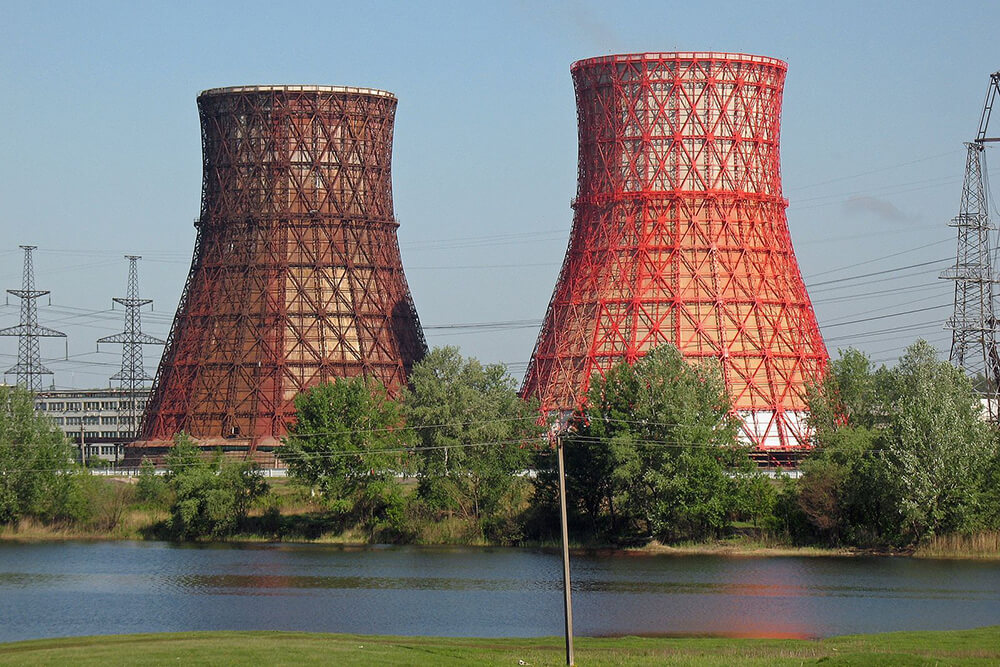

Конструкция открытой градирни

Открытые градирни – наиболее распространенный тип конструкции агрегата, особенно при средних и небольших показателях мощности обслуживаемого оборудования. Для исключения потерь охлаждаемой воды установка снабжена жалюзи каплеотбойника, удерживающими большую часть влаги в пределах испарительного блока.

Нагретая жидкость, поступающая по системе водораспределения, разбрызгивается форсунками оросителя. Охлаждение происходит за счет нагнетания или всасывания воздуха вентилятором (в зависимости от особенностей конструктивного устройства). Охлажденная вода стекает в поддон, поступая в контур системы охлаждения.

Привлекательность таких систем объясняется большим выбором моделей разной мощности и производительности, высоким КПД, оптимальными вложениями, учитывая цены на покупку, монтаж и эксплуатацию оборудования, расходы на комплектующие градирни.

Недостатки связаны с относительно высоким уровнем расхода, жесткими требованиями к качеству воды, с необходимостью ее дополнительной очистки. Такая установка требует наличия в месте размещения свободного окружающего пространства для отвода пара и беспрепятственного доступа воздуха.

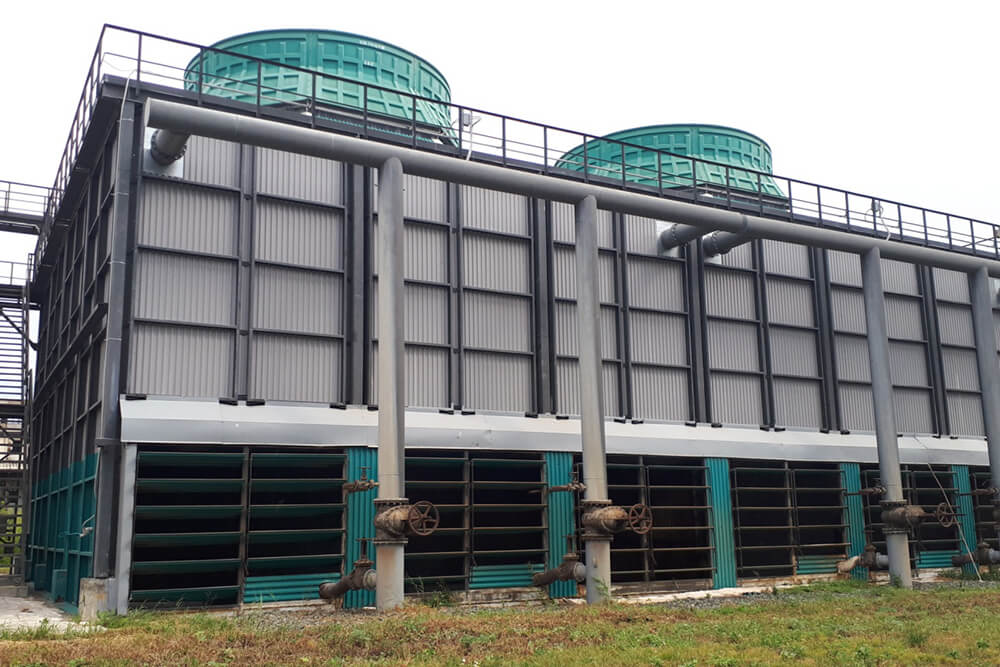

Особенности закрытой градирни

Конструктивная особенность закрытой градирни – наличие в теплообменнике змеевика с хладагентом, снижающим температуру охлаждаемой воды. Жидкость закачивают из наверх и распыляют над змеевидным контуром, после соприкосновения с которым она дополнительно охлаждается от контакта с воздухом, нагнетаемым вентилятором.

Хладагент теплообменника (используют воду или раствор гликоля) не контактирует с окружающей средой, что минимизирует попадание механических загрязнений.

Эффективность работы закрытой градирни ниже, по сравнению с открытой, но жидкость меньше загрязняется в процессе прохождения через установку.

Когда какой вариант лучше использовать

Для правильного выбора конструкции, требуется предварительный расчет характеристик оборудования, с составлением соответствующего проекта. В этом могут помочь специалисты компании «Инфинит Груп». Открытую или закрытую градирню подбирают, с учетом следующих параметров:

• эффективности теплоотвода – в закрытой конструкции эта характеристика может удерживаться неизменной в процессе многих лет эксплуатации; для удобства обслуживания систему комплектуют промежуточными теплообменниками, чтобы не полностью не останавливать агрегат при необходимости проведения технического обслуживания;
• степени охлаждения воды – теплоотвод у открытой конструкции интенсивнее, что требует меньшей площади для размещения оборудования;
• расхода воды в охлаждающем контуре – для обоих типов требуется жидкость для подпитки, но в зимний период расход у закрытой градирни ниже, за счет возможности функционирования в сухом режиме;

• мощности циркуляционного насосного оборудования – для открытой системы потребуется агрегат с более мощными характеристиками, за счет статического напора при «разрыве струи»;
• сложность ухода и технического обслуживания – дороже обходится закрытая конструкция, но в связи с необходимостью доочистки воды в открытой эти особенности сопоставимы.

Открытые градирни проще и дешевле в эксплуатации, при меньших капитальных вложениях, особенно если охлаждающий контур работает по непрерывному производственному циклу.

Но если свободной площади недостаточно для размещения такой конструкции, при недостаточном качестве воды или работе оборудования по дискретному графику целесообразнее использовать установку закрытого типа.
